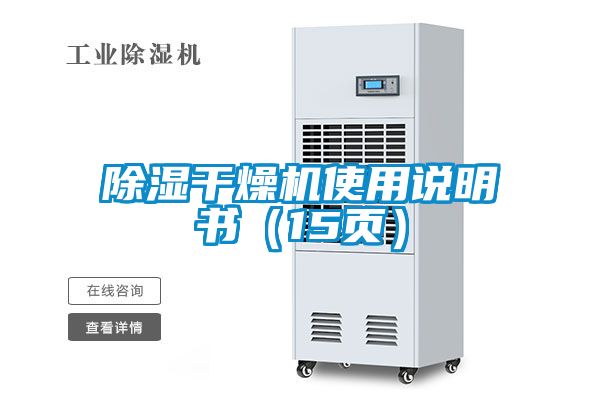

除濕干燥機使用說明書（15頁）

　　SFA

　　面板控制

　　1、面板示意圖

　　2、首次上電

　　控制器首次上電會彈出配置向?qū)Ы缑妫M行配置后即可正常使用，具體操作請參考11.4配置向?qū)А?/p>

　　常用界面

　　常用操作

　　1快速修改設定溫度

　　2查詢/復位故障

　　如果用戶參數【鎖定溫度】設置為“否”，主界面下可直接修改設定溫度，操作如下：

　　注：也可以在用戶參數中修改設定溫度。

　　發生故障時會自動彈出報警界面，故障查詢及復位操作如下：

　　二、菜單

　　1、用戶菜單

　　在主界面下按鍵進入用戶菜單，用戶菜單參數如下表：

　　序號

　　參數項

　　參數功能

　　備注

　　1

　　信息查詢

　　查詢再生溫度、干燥溫度、再生風機電流，干燥風機電流

　　無干燥探頭時不顯示干燥溫度，無電流檢測時不顯示風機電流

　　2

　　用戶設置

　　設置用戶常用參數

　　用戶參數個數及含義參考9用戶參數表。

　　3

　　歷史故障

　　可查詢最近10次發生過的所有故障

　　按鍵2s清空歷史故障。

　　4

　　預約功能

　　當前時間

　　預約開/關機

　　預約1

　　……

　　預約6

　　當前時間：可查詢/修改當前時間。

　　預約開/關機:啟用或停止預約功能。

　　預約1：預約設置1

　　……

　　預約6：預約設置6

　　5

　　預防維護信息

　　查詢機組累計運行時間

　　6

　　版本信息

　　查詢當前使用的軟件版本

　　與廠家溝通時請記錄版本信息。

　　工程菜單

　　在主界面下，按3秒進入輸入密碼界面，輸入正確工程密碼（默認值4561，建議修改該值，密碼輸入方式參考廠家菜單界面輸入密碼方法），進入工程功能菜單，工程功能菜單包含2項內容。

　　廠家菜單

　　在主界面下，按+進入輸入密碼界面，輸入正確廠家密碼（默認值4561，建議修改該值），進入廠家功能菜單，廠家功能菜單包含5項內容。

　　（1）廠家菜單進入方法

　　廠家菜單進入內容

　　廠家菜單的參數及參數功能如下表：

　　序號

　　參數項

　　參數功能

　　備注

　　1

　　廠家參數設置

　　設置廠家常用參數

　　具體參數參考10.5廠家參數表。

　　2

　　廠家調試

　　調試機組各電氣部分動作是否正常

　　機組運行時無法進入。

　　3

　　配置向?qū)?/p>

　　對機器常用參數進行配置

　　機組運行時無法進入。

　　首次上電會彈出該界面。

　　4

　　參數初始化

　　用戶參數恢復出廠初始值

　　參數初始值參考10.5廠家參數表。

　　5

　　廠家密碼設置

　　設置進入廠家菜單的密碼

　　初始值4561，建議更改該值。

　　（3）廠家調試

　　廠家調試主要用于測試機組各電氣部分動作是否正常，機組運行時無法進入。

　　調試方法：通過測試三相電輸入、開關量輸入和繼電器輸出來確定機組是否正常。

　　對報警輸入只顯示檢測結果，若正常說明接線良好、參數設置正確；若報警，則閃爍顯示報警字符，此時請確認外部接線是否良好，及參數設置是否一致。

　　（4）配置向?qū)?/p>

　　配置向?qū)瓿蓪C器常用參數進行配置，機組運行時無法進入。

　　配置向?qū)У膮?shù)個數及意義參考廠家參數表，具體的配置方法參考參數操作。

　　首次上電會彈出配置向?qū)Ы缑妫藭r點擊“取消”操作，不進行配置，下次上電仍會彈出配置向?qū)Ы缑妗Ｒ坏┻M入過配置向?qū)В想姾缶筒粫棾雠渲孟驅Ы缑妫荒芡ㄟ^廠家菜單進入配置向?qū)А?/p>

　　二、參數表

　　用戶參數表

　　序號

　　參數名稱

　　出廠值

　　設定范圍

　　備注

　　1

　　鎖定溫度

　　否

　　是~否

　　是：可以在主界面快速修改設定溫度。

　　否：不能在主界面快速修改設定溫度。

　　2

　　設定溫度

　　80.0℃

　　0.0~400.0℃

　　設定范圍受廠家參數最大設定溫度限制。

　　【機型選擇】為“除濕機”時：為除濕設定溫度。

　　【機型選擇】為“除濕機干燥”時：為干燥設定溫度。

　　176.0℉

　　32.0~752.0℉

　　3

　　起停方式

　　本地+遠程

　　本地/本地+遠程/遠程

　　本地：只能本地控制啟停機組。

　　本地+遠程：本地和遠程都可以控制啟停機組。

　　遠程：只能遠程控制啟停機組。

　　4

　　關背光時間

　　0分鐘

　　0~255分鐘

　　設為0時背光常亮，設為非0時，到達設定值時間內未操作控制器，控制器背光關閉。

　　5

　　多語言

　　中文

　　中文~English

　　中文：顯示中文界面

　　English:顯示英文界面

　　工程參數表

　　參數名

　　初始值

　　設定范圍

　　單位

　　備注

　　PID參數

　　干燥自整定AT

　　禁用

　　禁用/使用

　　開啟或關閉自整定

　　干燥響應調節Ar

　　1

　　1~30

　　調節PID控制響應，有干燥探頭時顯示

　　干燥比例帶P

　　49.5

　　0.1~200.0℃

　　℃

　　除濕干燥機時顯示

　　89.1

　　0.2~360.0℃

　　℉

　　干燥積分時間Ti

　　30

　　1~3600

　　秒

　　有干燥探頭時顯示

　　干燥微分時間Td

　　8

　　0~3600

　　秒

　　有干燥探頭時顯示

　　干燥重疊區db

　　0.0

　　-30.0~30.0

　　℃

　　有干燥探頭時顯示

　　0.0

　　-48.0~48.0

　　℉

　　干燥加熱周期T

　　20

　　1~300

　　秒

　　電加熱的輸出作用周期，有干燥探頭時顯示

　　再生自整定AT

　　禁用

　　禁用/使用

　　開啟或關閉自整定

　　再生響應調節Ar

　　1

　　1~30

　　調節PID控制響應

　　再生比例帶P

　　33.3

　　0.1~200
