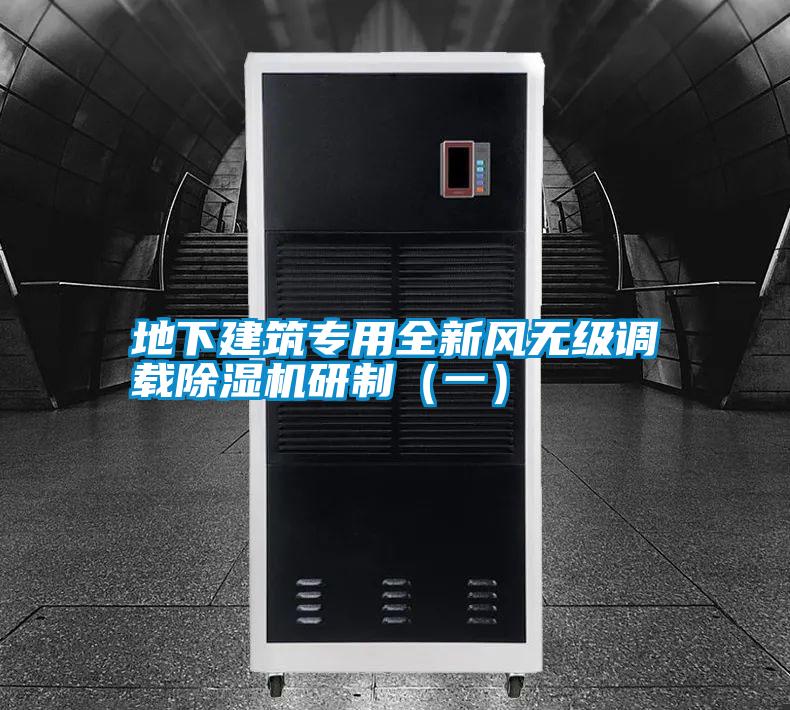

地下建筑專用全新風無級調載除濕機研制（一）

1.1 普通除濕機的適用場合

常用的普通型調溫除濕機帶有風冷和水冷兩個串聯的冷凝器。該機除了可用于降低所服務區域空氣濕度外，還可利用風冷和水冷冷凝器換熱量比例的變化兼控出風溫度。可以直接放在室內使用，也可以安裝在通風系統中用于處理回風和少量的。它的運行特點是必須通過回風使室內空氣反復循環經過除濕機才能逐漸消除室內余濕。可以說普通除濕機用于地下建筑時主要是用來克服洞庫的內部濕負荷的，它的適用場合是有限的。

1.2 地下洞庫的環境特點

夏季地下洞庫受巖石溫度較低的影響，室內的壁面溫度也較低，由于地下水的滲透作用，室內壁面有持續散濕現象，空氣相對濕度高。夏季室外含濕量大，露點溫度很高，如果除濕機不能把露點溫度控制得足夠低，進入地下洞庫室內就會結露，使環境條件惡化，造成各種設備因受潮而損壞。為了防止出現這種情況，應當采取減少比例，多用回風的辦法。但國防工程的地下建筑中有大量的存有特殊材料的洞庫因涉及到有害物質和有害氣體的散發問題，不能采用回風方式，通風系統只能設計成全的方式。這就給除濕機的使用提出了特殊的要求。

1.3 地下洞庫中全系統送風狀態的確定

我國華東、華中及華南大部分地區夏季空調室外計算溫度都很高。鄭州t_g=35.6℃，t_s=27.4℃；長沙t_g=35.8℃，t_s=27.7℃；福州t_g=35.2℃，t_s=28℃。在這些地區的地下建筑通風系統設計中,根據工藝需要的溫濕度條件及洞庫壁溫和洞庫內空氣的熱濕比，一般規定全系統的送風狀態為t_g=20℃，φ=60%。露點溫度約為12.7℃。平時洞庫內沒有工藝余熱時，可將送風狀態點沿等d線上移，把送風溫度提高到30℃左右,以克服洞庫壁傳熱負荷。送風露點溫度可以隨洞庫壁溫和室溫升高而改變,但不得高于壁溫,只有控制住露點溫度,才能保證進入洞庫與洞庫壁面接觸后不會結露,同時與洞庫壁面散濕混合后仍能保持合適的相對濕度。以上過程用焓濕圖表示，可參見圖1。在圖1中，設夏季室外平均狀態點為W，t_wg=35℃、φ＝60％，除濕機的機器露點為L，t_L=12.7℃，送風狀態點為O或O’，t_og=20℃,t_os=15.1℃；t_o’g=30℃,t_o’s=18.5℃,室內狀態為N，t_Ng=22℃，φ=70%。從圖1中可查得處理到機器露點的焓差△h=54kJ/kg_干空氣，濕差△d=12.5g/kg_干空氣。

1.4 普通除濕機的串聯用法

普通除濕機的標準進風狀態是t_g=27℃，t_s=21.2℃。其所配壓縮機的制冷量只能保證達到在額定風量下產品規定的除濕量之需要。如果某全系統確定進風量為L=6000m³/h，用圖1中查得的數據可以算出該全系統所需要的制冷量Q和除濕量W分別為

Q=LρΔh/3600=108kW （1）

W=LρΔd/1000=90kg/h （2）

式中空氣密度ρ=1.2kg/m³。

圖2 3臺普通型除濕機串聯運行方式

而額定風量為6000m³/h的普通除濕機名義制冷量只有36kW，除濕量只有25kg/h，只及所需制冷量和除濕量的三分之一（設計中一般不考慮實際空調工況下壓縮機的制冷量變化）。為了保證全系統的需要，設計中只好采用如圖2所示的三臺普通調溫除濕機串聯運行的方式，力圖保證夏季進入地下建筑洞庫后達到規定的露點溫度，避免結露現象。

1.5 除濕機串聯運行帶來的問題

雖然從理論上說除濕機串聯運行可以解決處理時制冷量不夠的問題，但長期的運行實踐證明，除濕機串聯運行是一種很無奈的設計選擇，它會帶來許多無法解決的技術和經濟問題。

1.5.1 串聯工作的除濕機不能在平等的進風狀態下工作，處在串聯下游的除濕機進風溫度很低，蒸發器工作效率低，從而導致整機工作狀態差，運行不穩定，常出現因蒸發器結霜而導致故障停機現象。

1.5.2 處在串聯上游的除濕機必須以水冷方式工作。只有最后一臺機才可以用風冷方式工作，而地下洞庫內平時溫度是偏低的，是需要熱量來降低相對濕度的。但是只能看著大量的冷凝熱量被冷卻水帶入下水道，既流失了大量的能量，又耗費了地下洞庫內十分珍貴的水源。

1.5.3 串聯運行的除濕機由于工作狀態不同，操控困難，操作手對于最終的露點控制效果心中無數，更談不上隨著負荷的變化及時調整開啟臺數，寧可多開，不敢少開，盲目性很大。

1.5.4 串聯運行的除濕機占地面積大，送風阻力大，送風機功耗大。為了提高送風溫度還要設置較大功率的電加熱器。另外設計中還必須考慮較大的冷卻水庫容及相應的水源設備，電站容量也會因此而增加。輔助工程量方面的代價是很高的。

1.6 小結

綜上所述，可以認為普通除濕機不能滿足地下建筑通風系統的全工作方式的需要。應當開發能滿足這種需要的專用型全除濕機，這對于提高地下建筑的環境質量，節省工程造價，實現節能運行有著十分重要的意義。

2 全除濕機設計中要解決的關鍵問題

2.1 解決大制冷量和大換熱量問題

普通除濕機規格很多，當然也有大制冷量的機型。但是因為換熱器傳熱結構方面的原因，大制冷量的除濕機只能在額定的大風量下工作，全除濕機雖需較大的制冷量，但其額定風量只有同樣制冷量的普通除濕機的幾分之一，所以是不能簡單地用普通大規格除濕機來代替的。全除濕機采用了大制冷量壓縮機后，必須對蒸發器和風冷冷凝器的傳熱結構重新設計，以保證在額定風量下有理想的換熱量。同時還要解決好在負荷大幅度變動情況下怎樣保持換熱器內制冷劑壓力穩定問題。最后還要考慮最大限度地利用好風冷工況下的冷凝熱量，使除濕機出風溫度上限得到大大擴展，僅在需要調溫運行時或冷凝壓力較高時才合理地使用一些冷卻水，做到既節能又省水。

2.2 解決恒露點送風控制問題

地下建筑洞庫內溫度較低，且一年四季變化不大。但室外空氣溫度變化是很大的。全除濕機根據夏季負荷選擇了大制冷量的壓縮機，這在過渡季節使用顯然是不合算的。既便是在夏季，一天中負荷也是逐時變化的，并不是一直處在最高點。為了節能，應當以滿足地下洞庫內相對濕度為基本條件，使全除濕機以恒定的露點溫度送風。當室外溫度下降，負荷減少時，恒露點控制系統能迅速地跟隨負荷的變化發出指令，使壓縮機自動調載減少輸入功率，從而減少制冷量，保持出風露點溫度不變，實現自動節能運行。

2.3 解決壓縮機的自動調載問題

壓縮機的自動調載是全除濕機最具節能意義的重要特點，實現自動調載的辦法有三種，比較如下：

2.3.1 多機頭分級調載

如果壓縮機總功率為35kW，可以采用5kW、10kW、20kW三臺全封閉壓縮機組合，實現每級為5kW的七級調載。這種方式的缺點是結構復雜，調節級差大，露點控制精度低。

2.3.2 變頻調載

采用變頻器可以使壓縮機實現無級調載，但由于壓縮機不適宜在低轉數下工作，所以用變頻器調載的范圍是很有限的，不能滿足全除濕機在低負荷下的節能運行需要。而直接采用變頻壓縮機則受到單機功率較小和品種規格較少的限制，不易實現最佳選配。

2.3.3 小型螺桿式壓縮機無級調載

目前螺桿式壓縮機最小的型號已有功率為25kW的，完全進入了全除濕機適合選用的范圍。采用現代技術制造的螺桿式壓縮機工藝精良，運行穩定可靠，更可貴的是其具有獨特的滑閥調載功能，可很方便地使能量在25%～100%范圍內無級調節。雖然價格稍貴，重量也稍大，但其優異的性能和所能帶來的節能效益足以彌補這些不利因素。與前兩種調載方式比較，螺桿式壓縮機完全滿足了全除濕機的需要，具有最佳性價比，是最好的選擇。
